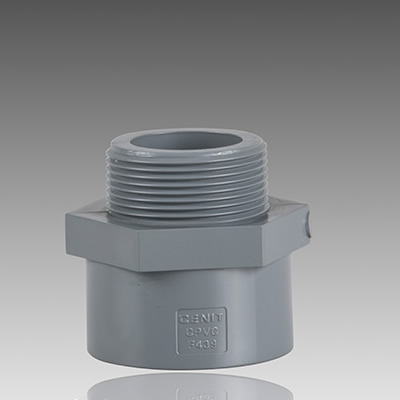

全塑外螺纹接头，PVC-C，国标管件（DIN PN10）
| 尺寸DN（De） | 外形尺寸（mm） | ||||||
| D0 | D1 | D2 | d | T | L | Tr螺纹 | |
| 15(20) | 26.80 | 20.30 | 19.95 | 11.30 | 16.50 | 35.00 | 1/2" |
| 20(25) | 32.50 | 25.30 | 24.95 | 16.10 | 19.00 | 38.50 | 3/4" |
| 25(32) | 40.30 | 32.30 | 31.90 | 21.40 | 22.50 | 44.50 | 1" |
| 32(40) | 49.50 | 40.35 | 39.90 | 28.80 | 26.50 | 51.00 | 1-1/4" |
| 40(50) | 61.60 | 50.35 | 49.90 | 32.50 | 31.50 | 56.50 | 1-1/2" |
| 50(63) | 77.00 | 63.40 | 62.90 | 41.30 | 38.00 | 69.40 | 2" |
| 65(75) | 90.40 | 75.40 | 74.90 | 55.80 | 44.00 | 79.90 | 2-1/2" |
| 80(90) | 106.50 | 90.50 | 89.90 | 67.30 | 51.50 | 91.50 | 3" |
| 100(110) | 126.90 | 110.60 | 109.90 | 91.60 | 61.50 | 108.00 | 4" |
| 尺寸 | 包装量 | 长（cm) | 宽(cm) | 高(cm) |
| DN15 | 900 | 43.5 | 31 | 30 |
| DN20 | 950 | 43.5 | 31 | 30 |
| DN25 | 315 | 43.5 | 31 | 30 |
| DN32 | 225 | 43.5 | 31 | 30 |
| DN40 | 196 | 43.5 | 31 | 30 |
| DN50 | 144 | 48.5 | 36 | 32 |
| DN65 | 120 | 53 | 38 | 35.5 |
| DN80 | 70 | 53 | 38 | 35.5 |
| DN100 | 27 | 41.5 | 41.5 | 35.5 |
