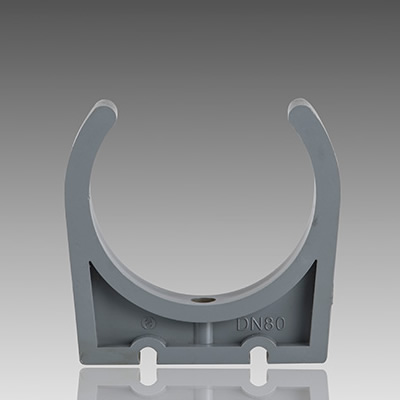

管 卡，PVC-C，国标管件
| 尺寸DN（De） | 外形尺寸（mm） | |||||||||
| D | H | H1 | d | S | L | L1 | h1 | h2 | S1 | |
| 15(20) | 20.20 | 35.40 | 27.20 | 5.20 | 16.00 | |||||
| 20(25) | 25.10 | 41.00 | 30.50 | 5.20 | 16.00 | |||||
| 25(32) | 32.10 | 52.80 | 40.00 | 5.20 | 16.00 | |||||
| 32(40) | 40.10 | 59.30 | 44.00 | 5.20 | 16.00 | |||||
| 40(50) | 50.10 | 71.20 | 52.00 | 5.20 | 16.00 | |||||
| 50(63) | 63.10 | 88.50 | 65.00 | 5.20 | 16.00 | |||||
| 65(75) | 75.10 | 91.80 | 62.50 | 5.20 | 16.00 | 82.85 | 79.11 | 20.00 | 26.90 | 16.00 |
| 80(90) | 90.10 | 103.90 | 69.00 | 5.20 | 20.00 | 97.22 | 91.87 | 30.00 | 36.90 | 20.00 |
| 100(110) | 110.10 | 124.50 | 85.00 | 5.20 | 20.00 | 105 | 96.38 | 30.00 | 36.90 | 20.00 |
| 125(140) | 140.10 | 154.50 | 108.00 | 9.00 | 25.40 | |||||
| 尺寸 | 包装量 | 长（cm) | 宽(cm) | 高(cm) |
| DN15 | 1200 | 43.5 | 31 | 30 |
| DN20 | 750 | 43.5 | 31 | 30 |
| DN25 | 550 | 43.5 | 31 | 30 |
| DN32 | 420 | 43.5 | 31 | 30 |
| DN40 | 270 | 43.5 | 31 | 30 |
| DN50 | 285 | 43.5 | 31 | 30 |
| DN65 | 225 | 43.5 | 31 | 30 |
| DN80 | 148 | 43.5 | 31 | 30 |
| DN100 | 104 | 43.5 | 31 | 30 |
